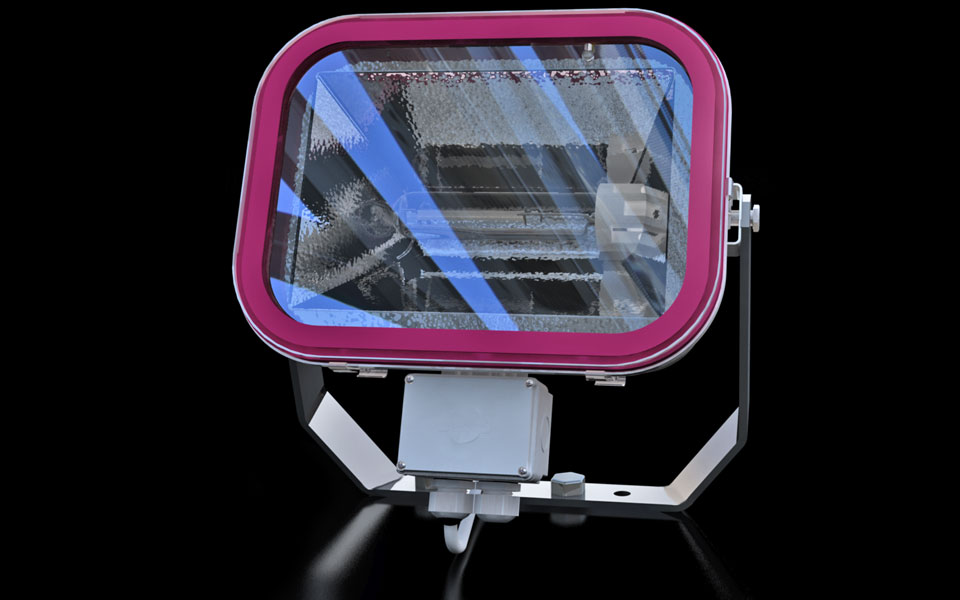

  • gerendert

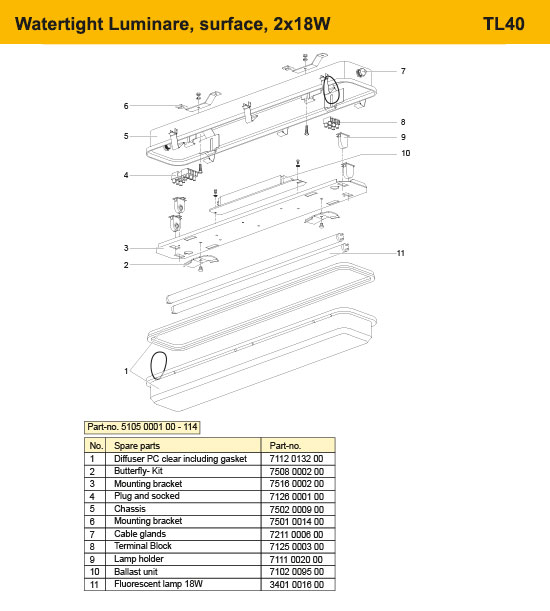

  • Explosionsdarstellung
  • Explo

Unsere Projekte mit LightPartner GmbH & CO.KG

Schiffe mit der richtigen Beleuchtung auszustatten, ist nicht ganz einfach. Der Salzgehalt des Seewassers und das ständige rütteln durch die Schiffsmotoren verlangen eine robuste Bauweise der Lichtsysteme. Hauptabnehmer dieser Lampen sind Werften. Damit diese einen Überblick über die Produktpalette erhalten, haben wir in Zusammenarbeit mit LightPartner GmbH & CO.KG Produktkataloge entwickelt. Technische Zeichnungen, Beleuchtungsprofile, Einbaugrößen und natürlich das Aussehen der Leuchtmittel wurden hier eingefügt.

Unsere Dienstleistungen und die eingesetzten Tools:

CAD | 3D

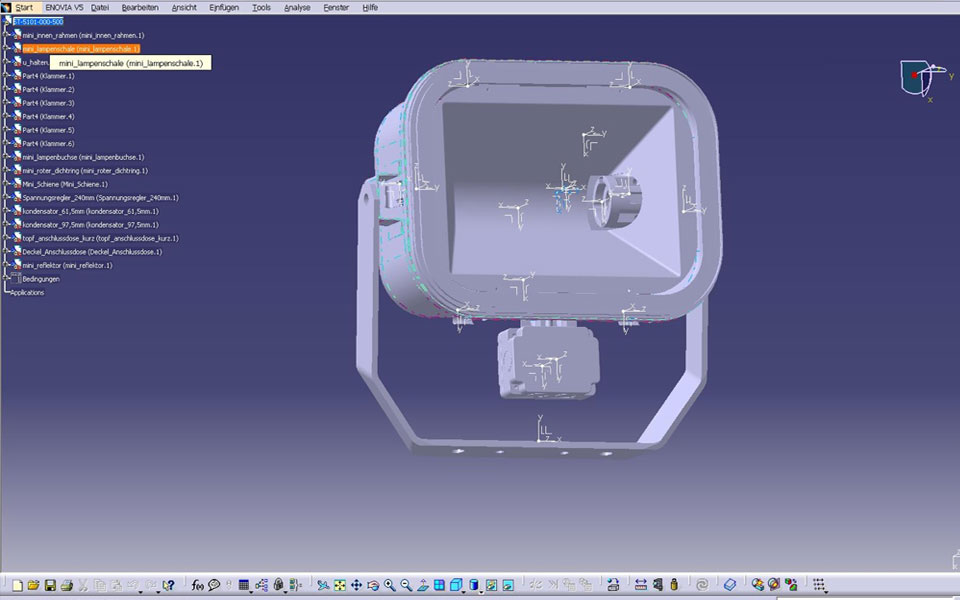

Bauteile oder Baugruppen, wie zB. Lampenfassungen oder Anschlussdosen, werden mehrfach eingesetzt. Darum macht es Sinn, eine 3D-CAD Bibliothek aufzubauen. Media Pool GmbH hat mitgeholfen, eine CAD Objektbibliothek aufzubauen.

Illustrationen

Schiffsleuchten werden weltweit verbaut. Das war der Hauptgrund, unsere Darstellungen so aufzubauen, das sie "nonverbal" verstanden und umgesetzt werden können. Zielgruppe sind meist Elektroinstallateure.

Plattformunabhängig

Als Ausgabeformat dient "Acrobat PDF". Damit ist gewährleistet, das unsere Zeichnungen und Anleitungen auf allen Computersystemen gleich dargestellt werden. Auch interne Dokumentverlinkungen sind möglich.

Corporate Identity

Der Begriff Corporate Identity bezeichnet alle Merkmale, mit denen ein Unternehmen eine eigene Identität schaffen kann. Diese war für LightPartner GmbH & CO.KG‚ bereits vorhanden. Wir haben lediglich dafür gesorgt, das unsere Dokumente an das vorhandene Design angepasst war.

crexis

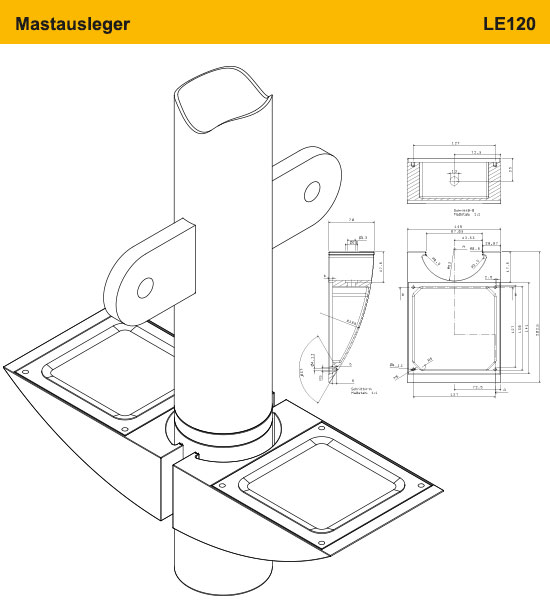

Ausleger Mast

Mastmontage

Speziell für Mastenmontage entwickelt. Die Montage soll vibrationsarm und vor allem eng anliegend gefertigt sein. Die Vorgaben der Marine lautet: "Radar-unsichtbar" produzieren.

crexis

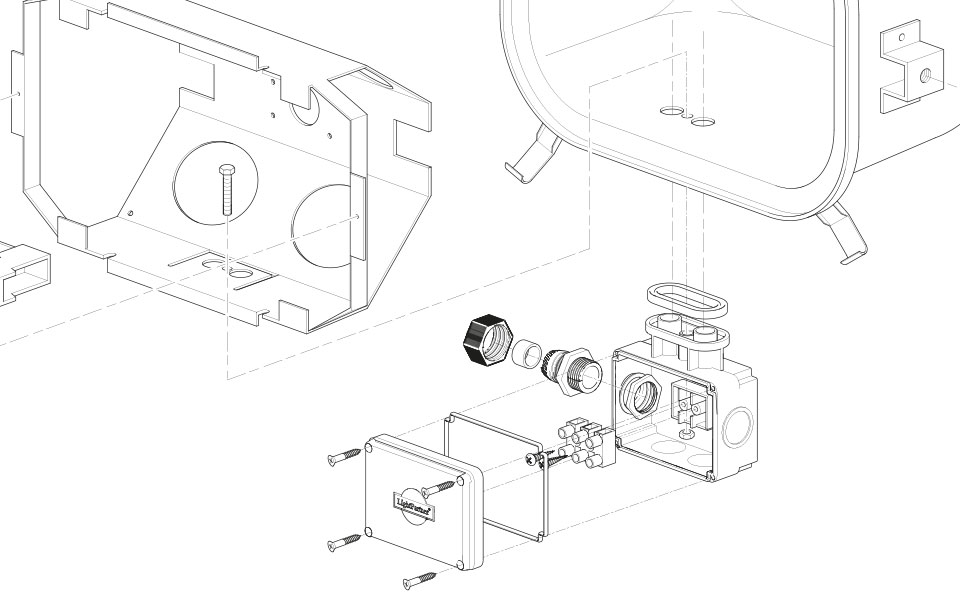

Explosionsdarstellung

Strahler

Hohe Lichtausbeute für das Vorschiff. Die heutigen Leuchtmittel sind wesentlich effizienter, da es LED-Lampen sind.

crexis

Explosionsdarstellung

Technische Leuchte

Typische "Neon-Röhren-Lampe". Durch spezielle Dichtungen entsteht eine "Seewasserfeste und Vibrationsgeschützte" Tecnische Leuchte. Sie wird überall im Schiff (Küche, Maschinenraum, Deckausleuchtung etc.) eingesetzt.

crexis

Diagramm

Lichtausbeute

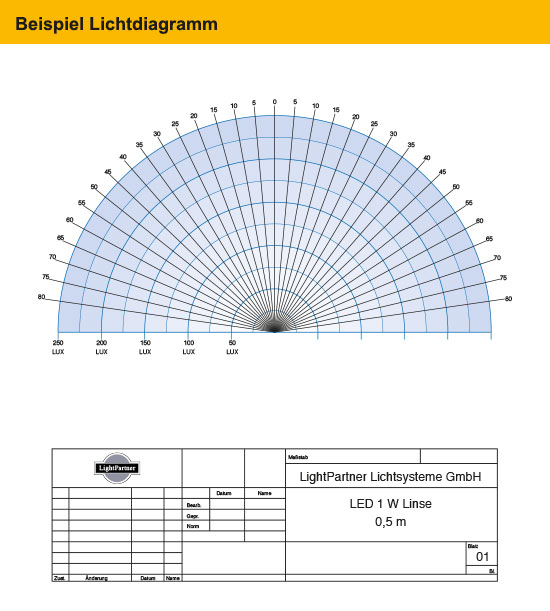

Wie hoch die Lichtausbeute einer Leuchte ist, wird genau dokumentiert. Sie dient zur genauen Berechnung und ist sehr wichtig, da der Strom ja auch an Bord produziert werden muss.
